Skeppsta Maskin AB i Örebro är återförsäljare för Sonnys Maskiner AB
Sonnys Maskiner AB tillverkar brännare uppvärmning av Villor, Industrier, Spannmålstorkar, Växthus, Kycklingstallar och övriga lokaler. Man kan elda många olika bränslen i samma brännare till exempel Flis, Pellets, Spannmål, Sågspån med mera.
Vi levererar även kompletta pannrum och helhetslösningar.
Vi
saluför pannor och övrig kringutrustning från flera olika leverantörer
Förbered med billig värme till vintern.
STOKER
I denna stoker med förugn av keramik går det
att elda spannmål såsom havre, korn, vete,
men dessutom träpellets, sågspån, och flis.
Elda havre 15 - 18 % vattenhalt 2,5 ton är lika energi som 1m3 olja

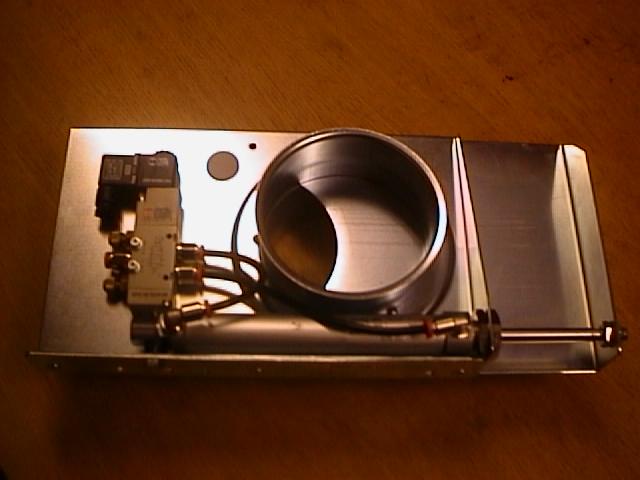

Automatspjäll SBBB-FB är ett
tryckluftsdrivet skjutspjäll 125 mm
Lufttäthet uppnås med flexibla gummipackningar och tätningsringar.
Täthetsklass 4
Tryckklass C Automatspjället kan även erhållas med elmotor.
Dragregulator för justering av
skorstensdraget till 1.5 mm VP
Instrument för mätning av skorstensdraget mm VP
U glas som monteras lätt på väggen för information.

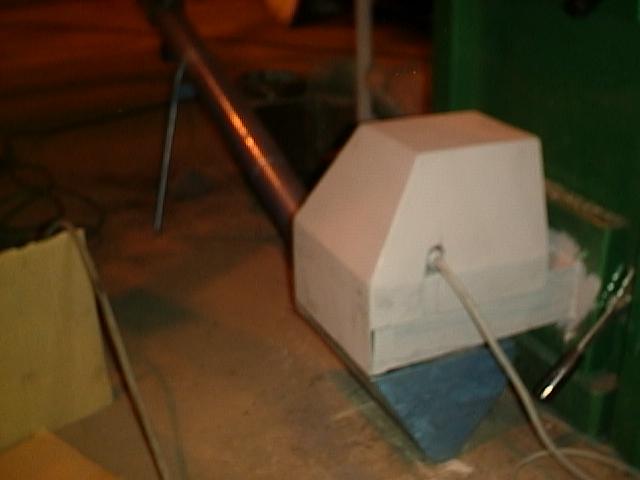

Askurmatare i asklucka med sido skruv. Valfri skruvutmatning åt alla håll.
Stoker Dokument
Stokerboken
Broschyr på Stoker
Broschyr
på Stoker 15L
Stoker 640L &
1000L
Bruksanvisning TM3112
Bruksanvisning M3
Bruksanvisning M2
Stoker

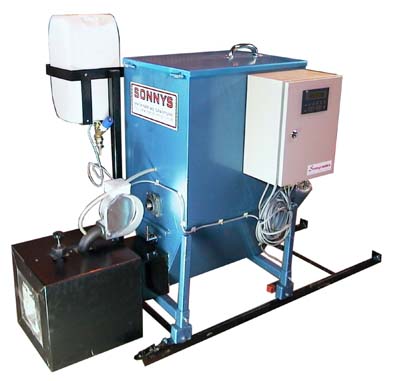

Sonnys Svensktillverkade stoker går att koppla till de flesta idag förekommande ved- eller oljepannor. Exempel på material som man kan elda i Sonnys Stoker är: spannmål, flis, pellets, sågspån mm. Stokern är försedd med en kraftig omrörare vilken säkrar materialtillförseln till matarskruven, som är placerad i behållarens nedre del. Denna transporterar bränslet till det keramiska förbränningsrummet där förbränningen sker vid en temperatur av ca 1200°c. Förbränningsgaserna leds in i den tilldockade pannan. Automatisk påfyllning samt automatisk uraskning finns som tillbehör. Vi kan även leverera kompletta pannrum enligt önskemål. Stokern är godkänd och certifierad av tyska provningsanstalten TÜV.
Förugnen:
Keramiken i brännaren tål värme upp till 1800°c utan att smälta, skalning eller
oxidera. Värmen i stokern blir upp till 1200°c. Alla frön (havre, korn, vete
mm) har ett naturligt skydd mot värme, därför måste upp i högre temperaturer än
när man eldar ved. Vid jämn värme håller keramiken i många år utan att spricka.
Stokern är försedd med isolerad keramik, detta har då som följd att förugnen
får långsamma temperaturförändringar vilket borgar för bästa hållbarhet och
funktion. Sämst miljö för keramik är när den kallnar eller blir varm fort.
Behållare:
Behållarna kombineras med våra olika storlekar på förugnar: 24kW, 32kW, 65kW
95kW, 160kW, 250kW, 350kW och 450kW. Behållare på 30 liter och 200 liter saknar
omrörare och lämpar sig för spannmål och pellets. 15 liters behållaren är avsedd
att anslutas till ett externt bränsleförråd, denna behållare har luftspjäll och
buffertrör. 15 liters behållaren passar för eldning av pellets, spannmål och
fin flis. Alla övriga behållare har omrörare och passar även för flis och spån.
Alla behållare kan förses med automatisk påfyllning från externförråd.
|
Tekniska
Data |
|||||||
|
|
32kW |
65kW |
95kW |
160kW |
250kW |
350kW |
450kW |
|
Anslutning |
380V/220V |
380V/220V |
380V/220V |
380V/220V |
380V/220V |
380V/220V |
380V/220V |
|
Förbränningstemp. |
1200°c |
1200°c |
1200°c |
1200°c |
1200°c |
1200°c |
1200°c |
|
Förbr.verk.grad |
91% |
91% |
91% |
91% |
91% |
91% |
91% |
|
Effekt Träpellets |
32kW |
65kW |
95kW |
160kW |
250kW |
350kW |
450kW |
|
Effekt Flis |
25kW |
50kW |
90kW |
120kW |
190kW |
260kW |
350kW |
|
Effekt Havre |
18kW |
35kW |
80kW |
100kW |
150kW |
170kW |
250kW |
|
Effekt Korn |
10kW |
25kW |
50kW |
60kW |
90kW |
100kW |
150kW |
|
Effekt Vete |
8 kW |
15kW |
35kW |
40kW |
60kW |
70kW |
100kW |
|
Skorstensdrag |
1-1,5mm vp |
1-1,5mm vp |
1-1,5mm vp |
1-1,5mm vp |
1-1,5mm vp |
1-1,5mm vp |
1-1,5mm vp |
|
Längd förugn |
385 (+ 25) |
585 (+ 25) |
785 (+ 25) |
785 (+ 25) |
785 (+ 25) |
785 (+ 25) |
885 (+ 25) |
|
Bredd förugn |
450 |
475 |
560 (+ 150) |
560 (+ 150) |
560 (+ 150) |
560 (+ 150) |
660 (+ 150) |
|
Höjd förugn |
405 |
445 |
525 |
525 |
525 |
525 |
525 |
|
Minsta pannhål |
185x185 |
235x235 |
430x445
(285x285) |
430x445
(BxH) |
430x445
(BxH) |
530x445
(BxH) |
530x445
(BxH) |
|
Tekniska
Data |
|||||||
|
|
15 L |
30 L |
200 L |
240 L |
600 L |
640 L |
1000 L |
|
Längd |
870+ugn |
740+ugn |
740+ugn |
1180+ugn |
1590+ugn |
1600+ugn |
2000+ugn |
|
Bredd |
700 |
700 |
700 |
700 |
700 |
830 |
1200 |
|
Höjd |
1360-2500 |
920-1220 |
1030-1330 |
1030-1330 |
1230-1530 |
1200-1800 |
1200-1800 |
|
Totalhöjd med öppen lucka |
- |
- |
1860-2160 |
1630-1930 |
1880-2180 |
2200-2800 |
2200-2800 |
|
Höjd till centrum på ugn |
210-1350 |
210-510 |
210-510 |
210-510 |
210-510 |
310-610 |
310-610 |
Eltändning är extrautrustning och förlänger längdmåttet med 200mm på samtliga behållare
|
Jämförelsetabell
bränslen / Energiinnehåll |
|||
|
|
Fukthalt % |
Energi / Enhet |
Volymvikt Kg/m³ |
|
Elektriskt 10 000kWh |
|
10 000kWh |
|
|
Olja 1m³ |
|
ca 10 000kWh |
ca 900 |
|
Hackad Halm 2,5 ton |
20 |
ca 10 000kWh |
ca 100 |
|
Björkved 9m³ |
30 |
ca 10 000kWh |
ca 450 |
|
Träpellets 2,1 ton |
8 |
ca 10 000kWh |
ca 650 |
|
Flis 1m³ |
35 |
ca 600kWh |
ca 250 |
|
Havre 2,5 ton |
15 |
ca 10 000kWh |
ca 550 |
|
Korn 2,4 ton |
15 |
ca 10 000kWh |
ca 700 |
|
Vete 2,3 ton |
15 |
ca 10 000kWh |
ca 800 |
Hur beräknar jag mitt energibehov?
Generellt brukar man beräkna effektbehovet till 70W/m². Det betyder att för ett
hus på 170m² med bra isolering och normal takhöjd skulle det fordras
11,9kW. Detta varierar naturligtvis beroende på isolering samt takhöjden på
huset mellan 50-100W/m².
VARFÖR KERAMIK I
HAVRESTOKERN ?
VARFÖR STOKER
ISTÄLLET FÖR INTEGRERAD PANNA ?
Innan ni köper
havrebrännare kontrollera hur askan ser ut.
Detta är beviset hur bra förbränning det blivit.
Med en stoker med keramiskt brännarhuvud kan du elda med +1200 grC.
Det är då du får ekonomi och lite
aska att ta reda på.
Information om Sonnys stoker handhavande mm
Kalkyl på havreeldning för värmepanna.
Dimension av storlekar , panna,
skorsten mm
Energisida
Askurmatare i panna + skruv2 . I hörnet ser man transportröret med material
havre som kommer in pannrummet från en silo 25 meter bort. Röret går under
jord. Askurmatarskruvar kan beställas i olika längder och utföranden. Här visas
några skruvar som tillverkas.

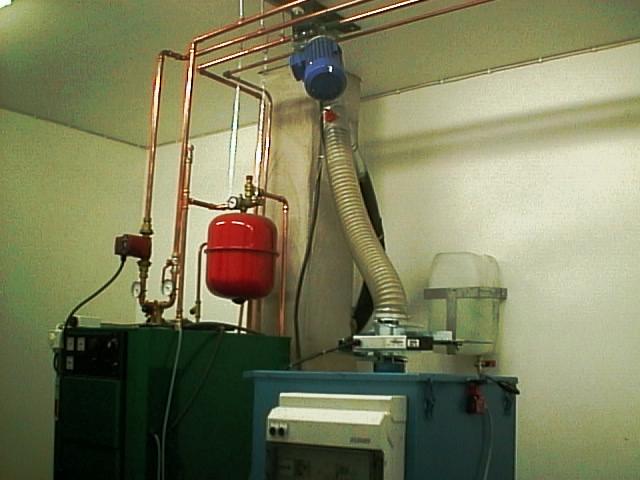

Automatisk påfyllning med transportskruv Mafa som fyller stokern från en silo
25 m från pannrummet. Transportskruven går under marken från silon till
pannrummet.
Transportskruven fyller automatiskt på stokern med material via sensorer i
stokerbehållaren. Allt styrs med en vanlig standardtyp av PLC.
Inget spill av material i pannrummet. Med automatisk fyllning och automatisk uraskning av aska är tillsynen inte mer än för en oljepanna.
Skorsten SEM http://www.sem-skorstenar.com/huvudsida.htm
Ur miljösynpunkt är Sonnys Stoker i topp på grund av hög förbränningstemperatur i ett keramiskt brännarhuvud.
Nu även kompletta pannrum i olika storlekar och kombinationer.
Exempel på pannrum monterad vid bostadshus
.
Pannor
Focus PE-30 / Focus PE-20
Focus pannor på 30kW respektive 20kW är ett utmärkt val att använda till Sonnys
Stoker av mindre storlek. 5mm corténstål i eldstadsdelen garanteraren lång
livslängd på pannan. Pannan är mycket välisolerad och har en stor vattenvolym.
6kW elpatron och varmvattenslinga är standard i Focus PE-30 och PE-20.
Vedeldningssats finns som extrautrustning.
Tulimax pannor 30-700kW
Tulimax stokerpanna finns i storlekar från 30kW upp till 700kW med stokeruttag.
Stokeruttaget kan fås på höger sida, vänster sida eller framifrån. Askfundament
är extrautrustning men rekommenderas i samtliga fall.
Arimax pannor
Mer info kommer inom kort...
